沖托盤250噸液壓沖床規格大小確認方法?
沖托盤250噸液壓沖床規格大小確認方法?
在選擇沖托盤250噸液壓沖床時,首先應確定其規格大小,如果所選的沖托盤250噸液壓沖床規格過大或過小都會對加工造成影響,所以,用戶在選擇之初,應確定好沖托盤250噸液壓沖床的規格大小,沖托盤250噸液壓沖床規格的確定應根據沖壓設備部壓件的尺寸模具的尺寸、沖壓速度和沖壓力來確定。
第一 所選液壓沖床的公稱壓力必須大于沖壓所需的總沖壓力。
第二 液壓沖床的行程要適當:行程直接影響模具的高度,行程過大會導致凸模與導板分離導板模或導柱導套分離。
第三 沖托盤250噸液壓沖床閉合高度應與沖模的閉合高度相適應,即沖模的閉合高度介于最大閉合高度和最小閉合高度之間。
第四 沖托盤250噸液壓沖床工作臺面的尺寸必須大于模具下模座的外形尺寸,并留有安裝固定的余地,但工作臺也不應太大,以免工作臺受力不好。

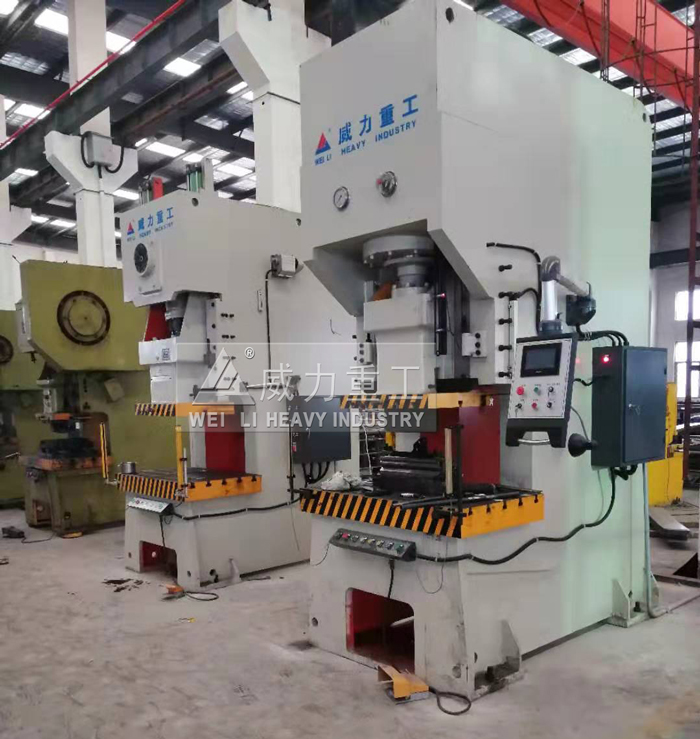

多功能250噸液壓沖床規格
如果您只是單純的想知道自己應該購買多大噸位的液壓沖床,那么建議您直接拔打我們服務山東威力重工技術部電話咨詢(0632-5850029 18306370898),我們將會根據您的實際生產需求來給您推薦合適的液壓沖床,下面是沖托盤250噸液壓沖床噸位計算公式。
P沖壓=P沖裁+P卸料+P推料+P壓邊力+P拉深力。(根據沖床模具類型沒有就不要算進來)
1、沖壓力是選擇沖床噸位,進行模具強度。剛度校核依據。
2.沖裁力:沖裁力及其影響周素:使板料分離動稱作沖裁力.
影響沖裁力的主要因素:
沖裁力計算:
公式:P=K*L*t*τ
P——平刃口沖裁力(N);
t——材料厚度;
L——沖裁周長;
τ——材料抗剪強度(MPa);查手冊不同的材料不一樣
K——安全系數,一般取K=1.3.
沖托盤250噸液壓沖床計算出的結果單位為KN

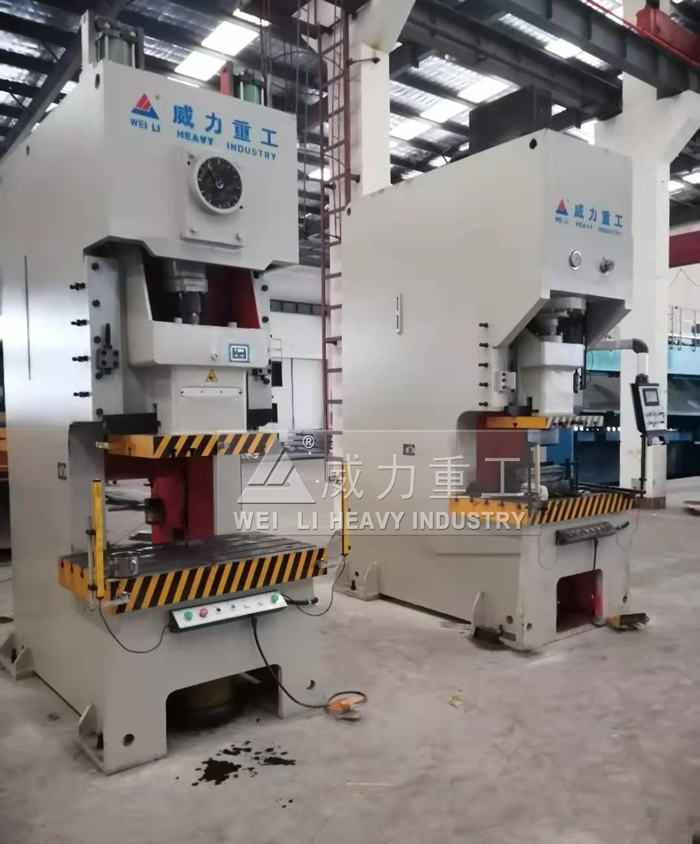

伺服節能式液壓沖床廠家
3、卸料力:把工件或廢料從凸模上卸下的力
Px=KxP沖
其中Kx-卸料力系數 Kx-的參考數為0.04 算出的結果單位為KN
4、推件力:將工件或廢料順著沖裁方向從凹模內推出的力
Pt=KtPn
Kt-推件力系數 n-留于凹模洞口內的件數
其中:Px、Pt --分別為卸料力、推件力
Kx,Kt分別是上述兩種力的修正系數
P——沖裁力;
n—— 查正表卡在凹模洞口內的件數
Kt的參考數為0.05,結果單位為KN
5、壓邊力: P y=1/4 [D2—(d1+2R凹)2]P
式中
D------毛坯直徑
d1-------凹模直徑
R凹-----凹模圓角半徑
p--------拉深力
6、拉深力:Fl= d1 bk1(N)
式中
d1-----首次拉深直徑
b-----材料抗拉強度(Mpa)
K-------修正系數
以上是山東威力重工機床有限公司液壓沖床,深喉沖床,龍門沖床,氣動沖床,快速沖床計算沖床的噸位,如果您對加工工件選型有疑問,歡迎您電話咨詢山東威力重工技術部:0632-5850029 18306370898(同微信)
