JB21S-160噸深喉沖床(160T沖床)沖頭組成與調整原理
JB21S-160噸深喉沖床是160噸沖床系列產品之一，也是深喉沖床中采購率比較高的一款一款沖床設備。JB21S-160噸深喉沖床(160T沖床)在實際生產中，沖頭是該設備沖壓加工生產的必不可少的部分，那么這款160噸深喉沖床沖頭組成與調整原理，具體說明如下：

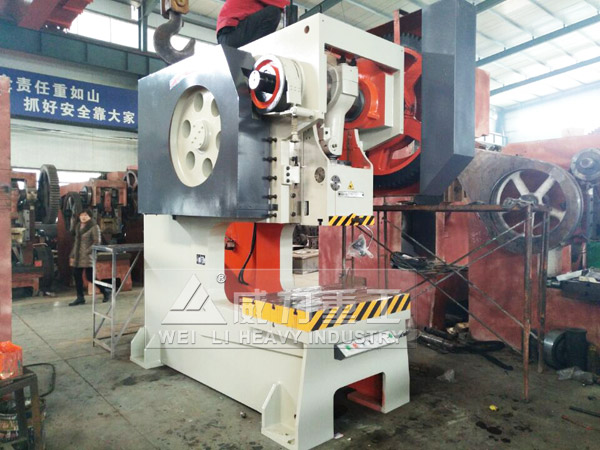

JB21S-160噸深喉沖床
JB21S-160噸深喉沖床(160T沖床)沖頭在沖壓生產中是重要的上下往復運動部件。沖頭結構包括：
1、依照模具外型尺寸不同的模高調整裝置。
2、依照沖壓加工時的過負荷的過負荷保護裝置
3、依照減少沖頭重量影響沖壓加工的間隙影響的平衡器裝置
4、其他裝置 ：料裝置、模具夾持裝置、模柄孔..等等。
在實際沖壓生產中。沖頭下側安裝的模具，直接受到?jīng)_壓加工的沖壓應力及其他應力(引伸、剪 斷) ；然而一臺JB21S-160噸深喉沖床(160T沖床)需配合多套不同尺寸的模具使用，模高調整裝置是160噸深喉沖床加工必要的配備。

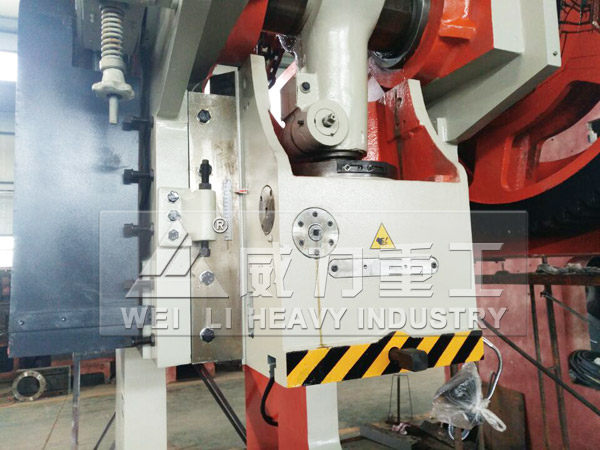

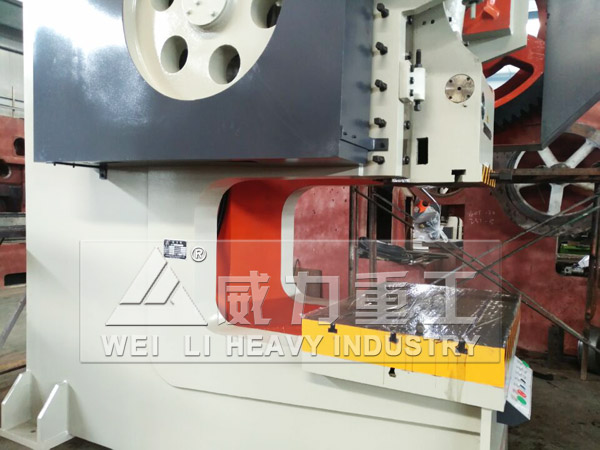

160噸沖床國標深喉沖床組成細節
JB21S-160噸深喉沖床(160T沖床)沖頭調整原理及構造：
因深喉沖床需配和多套模具使用，因此模高調整裝置是沖床加工必要的配備。在實際生產中，調整部件以螺紋型式傳動，此時，模高調整部分的螺紋必須直接承受沖壓加工荷重的沖擊，所以螺紋的尺寸及型式制作重點，必須確保受沖擊后不致產生變形，進而使模高調整裝置順暢的運轉。沖頭調整范圍大對于沖壓作業利用上是比較便利的，但是調整范圍大也就是必須增加調整螺紋長度，這時就會導致沖床沖頭增變形量的增加。故模高調整裝置的范圍必須考量模具作業便利性及調整部品的強度。
JB21S-160噸深喉沖床(160T沖床)沖頭調整機構主要部品包含：調整馬達、蝸桿蝸輪組、調整螺桿、調整螺帽等等； 其傳動原理：啟動調整馬達→轉動蝸桿蝸輪組→帶動調整螺桿→滑動向上（向下）移動。
JB21S-160噸深喉沖床(160T沖床)高剛性、高精度機架，采用鋼板焊接，并經熱處理、消除了機身锝內應力以使設備長期穩定工作不變形。結構件負荷均勻，鋼性平衡。適合于落料、沖孔、成形、彎曲、淺拉伸等多種冷沖壓工藝的實現。廣泛應用于電器、儀器、車輛、機械、農機、五金等工業領域。C型開式結構機身，三面操作簡單方便，可配自動化生產設備。山威力重工機床有限公司設計生產深喉沖床設備噸位齊全，國標標準，機器設備經久耐用，想了解JB21S-160噸深喉沖床(160T沖床)價格及更多信息，歡迎致電聯系張經理：18306370898（可加微信）
