200噸深喉沖床(JB21S-200T)沖壓原理與安裝
200噸深喉沖床是常用的機械沖床之一，采用鋼板焊接機身設計，為開式C型結構，其型號為：JB21S-200噸鋼板深喉沖床，是一款常用的沖壓式壓力機，喉口深度根據工件特點來定，常用有300mm、500mm、800mm、1000mm、1500mm等。設備主要是針對板材，通過模具，能做出落料，沖孔，成型，拉深，修整，精沖，整形，鉚接及擠壓件等等，廣泛應用于各個領域。
200噸深喉沖床(JB21S-200T)沖壓原理：
200噸深喉沖床(JB21S-200T)是通用型機器，其工作原理是，電動機通過減速機構、曲柄連桿機構，帶動滑塊沿導軌作直線往復運動，安裝在滑塊上的模具對金屬板材進行沖壓，將其沖壓出所需要的形狀。根據需要，機器可以單機進行生產，也可以多臺連機組成生產線進行生產。如配有送料裝置、開卷校平機等輔機，可以實現沖壓加工自動化。
200噸深喉沖床(JB21S-200T)設計原理：
200噸深喉沖床(JB21S-200T)設計原理是將圓周運動轉換為直線運動，由主電動機出力，帶動飛輪，經離合器帶動齒輪、曲軸（或偏心齒輪）、連桿等運轉，來達成滑塊的直線運動，從主電動機到連桿的運動為圓周運動。連桿和滑塊之間需有圓周運動和直線運動的轉接點，其設計上大致有兩種機構，一種為球型，一種為銷型（圓柱型） ，經由這個機構將圓周運動轉換成滑塊的直線運動。
200噸深喉沖床(JB21S-200T)的安裝：
1、根據裝箱單檢查附件和易損零件是否齊全，同時應把200噸深喉沖床(JB21S-200T)在干燥的地方放置三至四天，以驅除電動機和電氣裝置內的潮氣，必要時應用儀表測量，檢查電氣絕緣是否良好、可靠。
2、根據地基圖澆好基礎，待基礎凝固后，把200噸深喉沖床(JB21S-200T)穩妥地放置在上面，用水平儀檢查深喉沖床工作臺面的水平度，每1OOO毫米的長度上偏差不得大于0.3毫米。
3、200噸深喉沖床(JB21S-200T)校正水平后，裝好地腳螺栓，灌注混凝土于方孔中，待混凝土完全凝固后才能開動。
4、安裝完畢后，用煤油將設備表面的防銹油脂清洗干凈，清洗時注意不要損壞油漆表面，同時清洗各油孔、油路和油杯，清洗時不準使用金屬物或砂布。然后應檢查接地線是否接好。

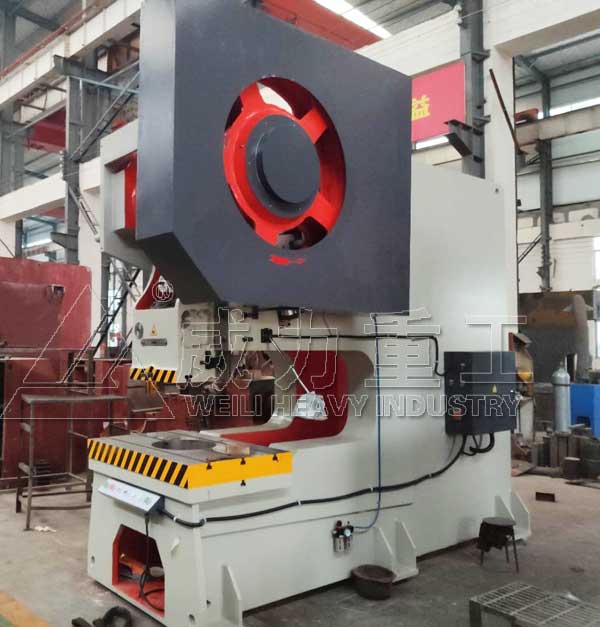

200噸深喉沖床喉深1000mm
200噸深喉沖床(JB21S-200T)對材料施以壓力，使其塑性變形，而得到所要求的形狀與精度，因此必須配合一組模具（分上模與下模），將材料置于其間，由機器施加壓力，使其變形，加工時施加于材料之力所造成之反作用力，由沖床機械本體所吸收，從而完成產品的加工需求。
